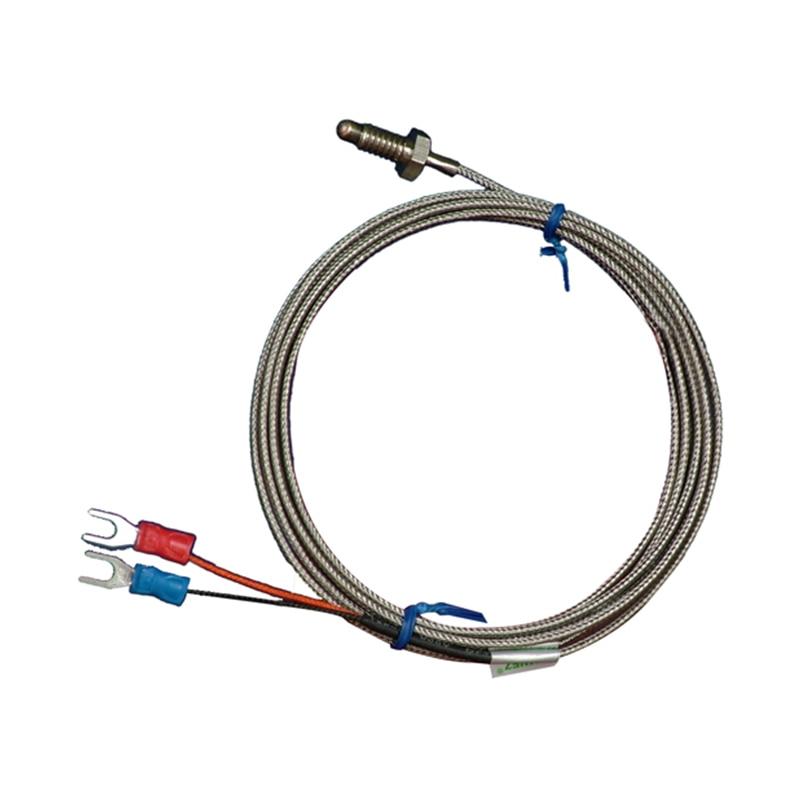

ДАТЧИКИ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА

ДАТЧИКИ ВОЗДУХА

Датчики данного типа могут быть изготовлены как в модификации без унифицированного выходного сигнала (ТС-Б/ТП-Б), так и с унифицированным выходным сигналом (ТС-Б-У/ТП-Б-У). Назначение Датчики данного типа предназначены для крепления на плоской поверхности. Используются, преимущественно, для измерения температуры окружающего воздуха. Представлены как в общепромышленном, так и во взрывозащищенном исполнении. Датчики температуры с «прямой» клеммной головой «И» Тип датчика температуры ТС-Б; ТС-Б-У; ТП-Б; ТП-Б-У Степень защиты IP65 Вид взрывозащиты нет Диапазон измерений, ̊ С от -50 до +85 Диаметр монтажной части D, мм 6; 8 Длина монтажной части Lм, мм 50; 60; 80; 100; 120 Тип крепления нет Установка ПИ (модификация ТС-Б-У/ТП-Б-У) (4-20) мА Пример записи условного обозначения датчиков для измерения температуры воздуха TC-Б-Pt1000-B-x2-П-(от -50 до +80)-60/6-И что означает термопреобразователь сопротивления модификации ТС-Б, с НСХ Pt1000, двухпроводная схема соединения внутренних проводников ЧЭ, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +80 °С, с длиной монтажной части Lм=60 мм, диаметром монтажной части D=6 мм, с «прямой» клеммной головой И. ТП-Б-ТХК(L)-2-И-П-(от -40 до +50)-80/6-И, что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с погружной монтажной частью П, с диапазоном измерения от -40 °С до +50 °С, с длиной монтажной части Lм=80 мм, диаметром монтажной части D=6 мм, с «прямой» клеммной головой И. ТС-Б-У-(4-20)мА-(±0,5)-П-(от 0 до +80)-60/6-И, что означает термопреобразователь сопротивления модификации ТС-Б-У, с унифицированным выходным сигналом (4-20)мА, основной приведенной погрешностью ±0,5 %, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +80 °С, с длиной монтажной части Lм=60 мм, диаметром монтажной части D=6 мм, с «прямой» клеммной головой И
